TITANIUM FPGA EDK INTOPIX
最小的 ST 2110 IPMX FPGA 设计
— 通过标准IP实现超低延迟视频流传输
玻璃到玻璃延迟低于 5 毫秒。任何内容均可实现 4K 视觉无损传输。支持 1GbE 以太网。一款面向 AMD Zynq Ultrascale+ 的完整嵌入式开发套件——使 OEM 开发人员能够IP 产品添加基于IP 的超低延迟音视频流传输功能，并从一开始就内置了对 SMPTEST 2110 IPMX 标准的全面兼容性。
开放协议
RTP - UDP -IP - SDP
PTP IEEE 1588
SMPTE ST 2110
JPEG XS
IPMX / VSF TR-10
NMOS IS-04/05/09/11
一览
的端到端延迟
视觉上
已通过互操作性测试
任何行业。延迟零妥协。
任何行业。延迟零妥协。
Titanium FPGA EDK 一个问题：通过高效的FPGA 实现，在标准IP 以尽可能低的延迟，将高质量的音频和视频从 A 点传输到 B 点。 它兼容您网络现有的开放协议，并充分利用了由intoPIX共同制定的新版JPEG XS 所具备的强大功能。此外，如果您的市场要求符合 SMPTEST 2110 IPMX 标准，这些功能也已内置其中。
您将获得
通过您现有的 AMD Zynq GigE 端口运行。即使在 4K 分辨率下也是如此
基于IP 的RTPIP 开放且符合标准
端到端延迟低于 5 毫秒
一应俱全——您的独家秘方依然属于您
机器人技术与遥操作
医学与外科影像
机器视觉
国防与情报、监视与侦察
Live
任何 1GbE
标准
IPMX / VSF TR-10 — 全面实施
FPGA 上最小的 IPMX 设计
IPMX 端点
矩阵切换器与延长器
壁挂式控制器
演示系统
IP 设备
刚接触 IPMX，或者想了解它与 SMPTEST 2110 的区别吗？ 请阅读我们的《IPMX 与ST 2110 》→
标准
SMPTEST 2110 基于FPGA 的全栈解决方案
借助JPEG XS将演播室与任何网络连接起来 — 包括 1GbE
演播室及PTZ摄像机
便携式编码器
投稿链接
控制室
Live 生产
刚接触 SMPTEST 2110，或者想了解它与 IPMX 的区别？ 请阅读我们的《IPMX 与ST 2110 》→
标准与兼容性：
2110

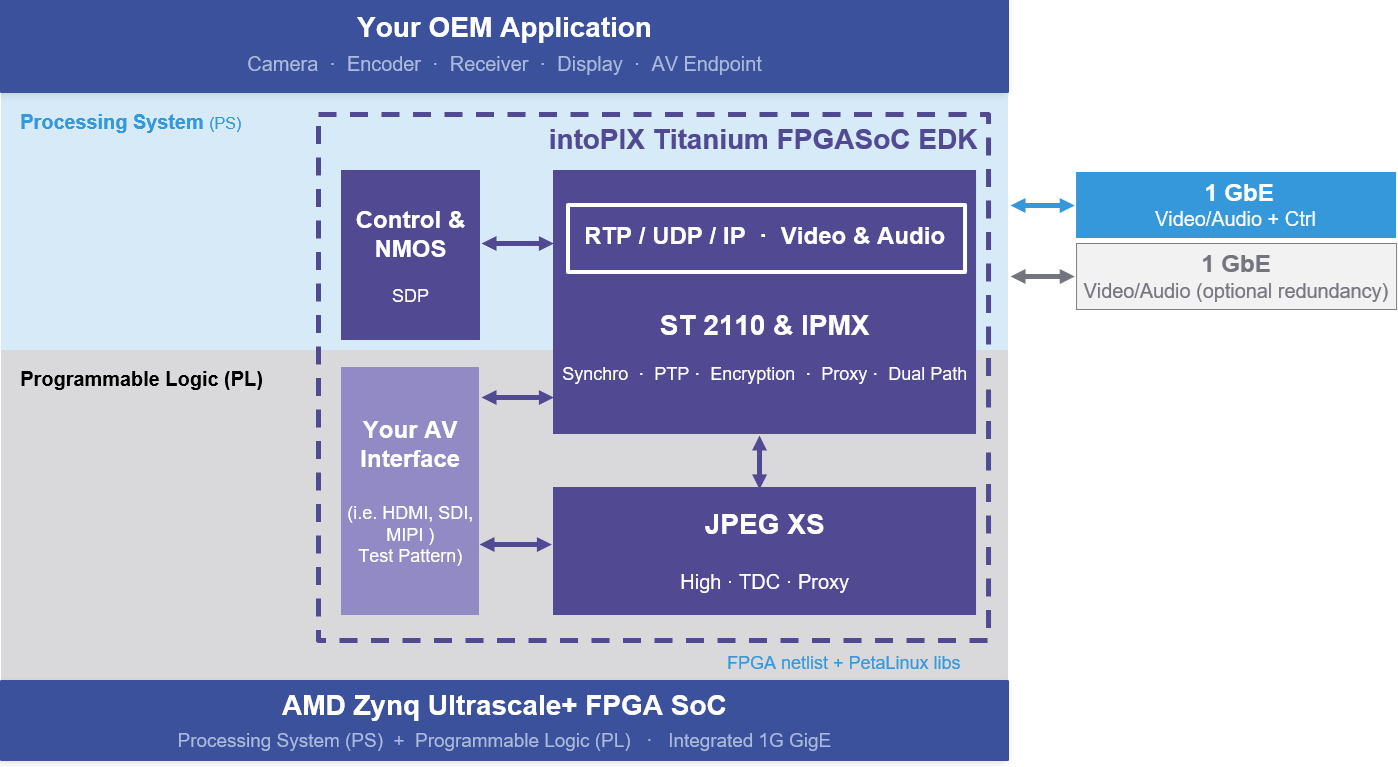

系统架构
Titanium FPGA EDK内部结构
可编程FPGA IP 处理系统上的编译版PetaLinux库相结合——作为面向AMD Zynq Ultrascale+的完整、即插即用集成包提供。 您的应用程序和音视频接口位于其上，完全由您掌控。 所有运行均通过 AMD Zynq Ultrascale+ 集成的 1G GigE 端口进行。
可用的EDK
为您的设计选择合适的套餐
AMD Zynq Ultrascale+ 的预验证软件包——TX（发送端/摄像头）和 RX（接收端/显示器）设计方案现已推出，并提供加密、冗余和代理流等扩展选项。
4K60 422 AV 发送器
敬请期待
4K60 FIP 422/444 音视频发射器
4K60 FIP 422/444 AV 发送器（带代理）
4K60 FIP 4:2:2/4:4:4 接收器
敬请期待
PEP / HKEP 加密
帧缓冲区/同步器内核
ST 2022 双路径冗余
敬请期待
JPEG XS 1K 流
欢迎咨询任何定制方案：小型高清逻辑优化版本、特定配置以及设计服务。我们提供定制化封装方案及设计服务，可针对您的目标平台、分辨率和功能集进行量身定制。
技术规格
完整规格参考
| 标准 | SMPTEST 2110/ IPMX |
| 编解码器 | JPEG XS /TDC，可选双流：全分辨率 + qHD 代理流。可自定义的码率控制和带宽优化 |
| 分辨率 | 720p · 1080p · 2160p · 自定义 |
| 帧速率 | 24 / 30 / 60 / 120 帧/秒 |
| 颜色 | YCbCr 4:2:2 · RGB 4:4:4 |
| 色度 | 4:2:0 · 4:2:2 · 4:4:4 |
| BIT DEPTH | 8/10/12位 |
| 界面 | PS 集成 1G GigE（单端口/双端口） |
| 运输 | 基于IP 的 RTPIP 单播与组播 ·SMPTE 2110 · IPMX（VSF TR10） |
| 同步时序 | PTP IEEE 1588 /SMPTE 2059 从站 |
| 异步时序 | 基于RTCP的系统时钟同步（非PTP网络） |
| 流描述与控制管理 | SDP（ 会话描述协议）· NMOS，包括 ： IS-04 发现与注册 IS-05 连接管理 IS-09 系统参数 IS-11 流兼容性 |
| 流量整形 | SMPTEST 2110 窄（N）和宽（W） |
| 加密 | AES-128 加密 · PEP - VSF TR10-13 及 HKEP（可选） |
| 冗余 | SMPTEST 2022 无缝双路径保护——即使在网络故障的情况下，也能确保零数据包丢失和视频传输不中断。（选项) |
| 标准 | SMPTEST 2110/ IPMX VSF TR-10-3 / AES67 |
| 频道 | 2 至 8 个（更多通道——可选） |
| 格式 | PCM 数字 / 24 位 / AES67 |
| 采样率 | 44.1 kHz、48 kHz、96 kHz |
| 目标SoC | AMD Zynq Ultrascale+ （FPGA 、DDR需求低、CPU利用率高，且功耗低） |
| 操作系统 | PetaLinux |
| API | C/C++ · GStreamer 框架 |
| AV接口 | AXI-Stream（用于连接HDMI、SDI、MIPI等接口） |
| 开发板 | AMD ZCU106 评估套件 |
准备好集成Titanium FPGA EDK 了吗？
请向我们的工程师说明您的设计需求。我们提供定制设计服务，助您加快项目进度——从评估套件到量产。
