为什么TITANIUM EDK
IP 。延迟零妥协。

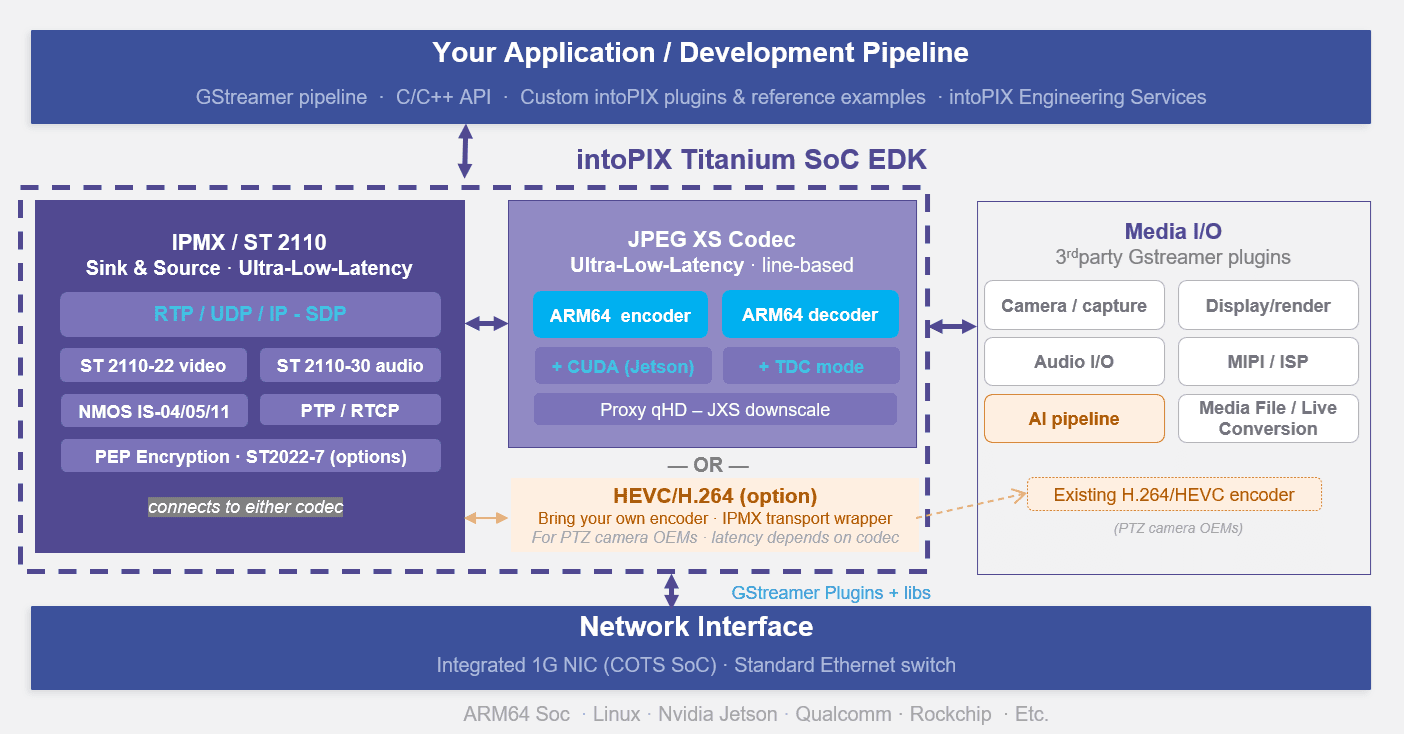

与Titanium SDK FPGA EDK 一样，完全符合 IPMX 和 ST 2110EDK 现已支持 ARM64 嵌入式 SoC。基于 GStreamer 的单一集成方案，支持多平台，从第一天起就完全符合标准。
使用案例
专为各行业的OEM开发者打造
专为各行业的OEM开发者打造
无论您是想在现有摄像机产品中集成 IPMX，构建边缘 AI 视觉系统，还是通过IP 传输医疗或工业视频Titanium EDK 适合您应用场景的解决方案。
边缘AI与视觉
H.26x PTZ / 摄像机原始设备制造商
专业音视频 / IPMX
广播 / ST 2110
边缘AI与视觉
用例
支持超低延迟IP 的边缘AI系统
在 Nvidia Jetson（Orin、Thor 等）上运行推理，同时通过 IPMX / ST 2110 流式传输JPEG XS ，用于监控、录制或远程操作。基于 ARM 或 CUDA 加速的JPEG XS AI 管道的负载JPEG XS 最低。
优势
在您的 AI 管道中部署符合标准的 1G 视频网络
在不影响您的 AI 工作负载的情况下发送和接收 IPMX / ST 2110 流——由 ARM 或 CUDA 加速处理编解码器，集成的 GigE 负责传输。NMOS 可让您的设备在任何IP 网络中被发现。
英伟达 Jetson
边缘AI
机器人技术与遥操作
医学影像人工智能
工业视觉
H.26x PTZ / 摄像机原始设备制造商
用例
将 IPMX 添加到您的 H.264 / HEVC PTZ 摄像机中
您的摄像头已支持 H.264 或 HEVCTitanium EDK 软件包将您现有的编解码器封装在完整的 IPMX 传输层中，并增加了 NMOS 发现、SDP、PTP 以及 PEP 加密功能。无需JPEG XS 。
优势
无需全面重新设计即可符合 IPMX 标准
在您现有的 Rockchip 或 ARM64 SoC 上，将 PTZ 摄像头升级至 IPMX 互操作性——利用您现有的编解码器，通过您现有的集成 GigE 端口实现。无需新硬件，无需重新设计电路板。
PTZ摄像机
IP
HEVC / H.264 原始设备制造商
Rockchip SoC
IPMX 升级
专业音视频 / IPMX
标准
IPMX / VSF TR-10 — 全面实施
JPEG XS + TDC 压缩视频、NMOS IS-04/05/09/11 注册与连接、PEP/HKEP 加密、RTCP 非 PTP 计时。已与多款已部署的设备以及更广泛的 AIMS 生态系统进行了互操作性测试。
差异化因素
基于低成本 ARM64 SoC 的 IPMX
这可能是实现经过认证的 IPMX 端点的最低 BOM 成本方案。通过 SoC 集成的千兆以太网端口运行。 注：实际性能取决于SoC平台。intoPIX 特定平台的性能基准测试数据，请intoPIX 。
IPMX 端点
IP 设备
IPMX（PTZ）摄像机控制器
低成本 IPMX 平台
初次接触 IPMX，还是想了解它与SMPTE 2110 的区别？ 阅读我们的《IPMX 与 ST 2110 指南》→
广播 / ST 2110
标准
ARM64 平台上的SMPTE 2110
ST 2110-22 压缩视频、ST 2110-30 音频（AES67）、PTP 从属模式（SMPTE 2059）、ST 2110-21 流量整形（W、A）。在 ARM64 Linux 平台上完全符合 ST 2110 标准。
核心差异点
ARM64 软件上的JPEG XS
GbE ARM64 SoCGbE JPEG XS 1GbE JPEG XS HD 或 4KJPEG XS —— 主流（MAIN）加上可选的 1K 代理流（PROXY），可通过 NMOS 独立选择。Jetson 上的GPU 可在无需独立编码卡的情况下实现更高的流密度。
贡献编码
野外摄像机
便携式编码器
Live 生产
刚接触SMPTE 2110，还是想了解它与 IPMX 的区别？ 阅读我们的 IPMX 与 ST 2110 指南 →
可用的EDK
为您的 ARM64 SoC 选择合适的套餐
三套针对性强的方案，涵盖了最常见的 ARM64 应用场景——此外，还为超出这些场景的任何项目提供定制化配置。
JPEG XS
JPEG XS ST 2110 · IPMX
Titanium EDK JPEG XS
功能齐全的 IPMX 和 ST 2110 嵌入式开发套件，支持硬件级JPEG XS 和解码。这是面向在 ARM64 平台上开发符合 IPMX 或 ST 2110-22 标准产品的 OEM 开发者的完整解决方案。
- JPEG XS + TDC 编码器和解码器
- ST 2110-22 视频 · ST 2110-30 音频（AES67）
- 符合 IPMX / VSF TR-10 标准
- NMOS IS-04/05/11 · SDP · PTP 跟随器
- HD 至 4K* · 4:2:2 · 4:4:4 · 8/10/12 位
- PEP/HKEP 加密（可选）
- JPEG XS 1K 流（可选）
- CUDAGPU — Jetson（可选）
H.264 / HEVC · IPMX · PTZ 摄像机
Titanium EDK H.264/HEVC IPMX
无需更换编解码器，即可为现有的 H.264 或 HEVC PTZ 摄像机添加完整的 IPMX 传输功能。EDK 通过集成的 GigE 端口EDK 您现有的编码器EDK 完整的 IPMX / ST 2110 协议栈中。注意：端到端延迟取决于您的 H.264/HEVC 编解码器——如需亚帧级延迟，请参阅JPEG XS 。
- H.264 和 HEVC 的 IPMX / ST 2110 传输
- NMOS IS-04/05/09/11 · SDP · PTP
- 非PTP网络中的非PTP计时（RTCP）
- ST 2110-30 音频（AES67）
- 基于现有编解码器运行——JPEG XS
- PEP/HKEP 加密（可选）
- ST 2022-7 冗余（选修）
边缘AI · NVIDIA JETSON · 发送与接收
Titanium EDK 边缘 AI（Jetson）
在 Nvidia Jetson 上实现 IPMX 以及 ST 2110 收发功能——借助 ARM 或 CUDA 加速的JPEG XS 您的 AI 管道在低延迟视频流传输的同时持续运行。通过集成的千兆以太网（GigE）同时进行数据收发，以满足低延迟边缘 AI 应用的需求
- JPEG XS + RX — 同时发送和接收
- 编码与解码的 ARM 或 CUDA 加速
- IPMX / ST 2110 · NMOS IS-04/05/11简体中文（大陆）
标准与兼容性：
2110
ARM
SoC
技术规格
完整规格参考
JPEG XS 的技术规格。H.264/HEVC 和 Edge AI 套件的网络和平台规格相同——如需了解各套件的具体细节，请联系我们。
| 标准 | SMPTE 2110-22 / IPMX |
| 编解码器 | JPEG XS /TDC，可选双流：全分辨率 + qHD 代理流。可自定义的码率控制和带宽优化 |
| 分辨率 | 720p · 1080p · 4K 2160p简体中文（大陆） |
| 帧速率 | 24 / 30 / 60 帧/秒（可根据要求提供 120 帧/秒） |
| 颜色 | YCbCr · RGB · 4:2:2 · 4:4:4 |
| BIT DEPTH | 8/10/12位 |
| H.264 / HEVC | IPMX 传输（仅限 H264/HEVC TX 软件包） |
| 界面 | 集成 1G GigE（SoC） |
| 运输 | 基于IP 的RTPIP 单播与组播 ·SMPTE · IPMX (VSF TR10) |
| 同步时序 | PTP IEEE 1588 /SMPTE 2059 从站 |
| 异步时序 | 基于RTCP的系统时钟同步（非PTP网络） |
| 流描述与控制管理 | SDP（ 会话描述协议）· NMOS，包括 ： IS-04 发现与注册 IS-05 连接管理 IS-09 系统参数 IS-11 流兼容性 |
| 流量整形 | SMPTE 2110-21 宽屏 (W) |
| 加密 | AES128 加密 · PEP - VSF TR10-13 （可选） |
| 冗余 | SMPTE 2022-7 无缝双路径保护——即使在网络故障的情况下，也能确保零数据包丢失和视频不中断。（选项) |
| 标准 | SMPTE 2110-30 / IPMX VSF TR-10-3 / AES67 |
| 频道 | 2 至 8 个（更多通道——可选） |
| 格式 | PCM 数字 / 24 位 / AES67 |
| 采样率 | 44.1 kHz、48 kHz、96 kHz |
| 平台 | Nvidia Jetson Orin · 高通 · 瑞芯微 · 等 内置 1G GigE 网卡 |
| 操作系统 | ARM64 Linux（Ubuntu） |
| API | C/C++ ·intoPIX GStreamer 框架 |
| GPU | CUDA — NVIDIA Jetson（可选） |
| 服务 | 工程与集成服务 |
注：实际性能（最高分辨率、流数、数据包速率控制）取决于SoC平台，可能需要通过intoPIX 服务进行优化。
如需了解特定平台的性能基准测试，请联系我们。
如需了解特定平台的性能基准测试，请联系我们。
准备好在您的 ARM64 SoC 产品中集成 IPMX 和 ST 2110 了吗？
请向我们的工程师说明您的目标SoC、应用场景和功能需求——我们将帮助您找到合适的方案和合作路径。
